Info - Panduan Membuat Kabel Cross-over UTP CAT5




Kenapa kita memerlukan kabel Cross-over?
Saat kita mengirim atau menerima data antara dua perangkat komputer, satu pihak akan berperan sebagai pengirin sementara yang lain sebagai penerima. Semua ini dilakukan melalui kabel jaringan yang terdiri dari beberapa pasang kabel.
Beberapa kabel ini digunakan untuk mengirim data, sedangkan yang lain digunakan untuk menerima data. Pada dasarnya kita perlu menghubungkan jalur TX (trasmit) dari satu ujung ke RX (receive). Jika ada hub, proses penghubungan jalur TX dengan RX ini telah diselesaikan oleh hardware hub. Berhubung kita saat ini tidak membahas jaringan dengan hub, koneksi harus bisa diselesaikan dengan mengatur kabel pada setting seperti dalam ilustrasi di bawah ini:




Hanya ada satu cara untuk membuat kabel cross-over dan sebenarnya caranya sangat mudah. Bagi Anda yang telah mengetahui dasar-dasar kabel UTP, tentu Anda tahu bahwa kabel cross-over dibuat dengan aturan pin tipe 568A di salah satu sisi dan tipe 568B di sisi yang lain. Jika Anda belum mengetahui hal ini, jangan khawatir karena saya akan menjelaskan hal tersebut dengan singkat dan jelas kepada Anda.


Seperti disebutkan sebelumnya, sebuah kabel Cross menghubungkan titik TX komputer satu ke RX komputer yang lain dan sebaliknya.


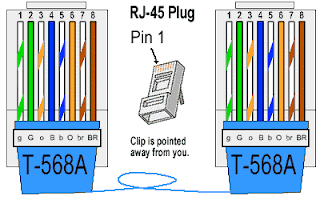

Silakan cermati urutan pin Cross kabel CAT5 sebagai berikut:




Seperti yang Anda lihat, hanya 4 pin diperlukan untuk koneksi kabel cross-over. Bila Anda membeli kabel Cross yang sudah jadi, Anda mungkin menemukan bahwa kedelapan pin digunakan. Kabel ini sama saja dengan yang ditampilkan di atas, beberapa pin sengaja dipasang meskipun tidak digunakan.
Hal ini tidak akan berakibat apa-apa, hanya agar kabel tampak lebih rapi.
